用户概况
国网江苏省电力有限公司。
应用领域
全领域范围内需入网的低压元器件、JP柜、0.4kV电缆分支箱、低压成套柜、电流互感器、变压器等产品。
覆盖项目
低压短耐测试、变压器突发短路测试、动热稳定测试。
建设优势
装备公司以技术研发为核心发展动力，以专业化的综合设计团队为基石，以创新客户价值和提高用户体验为宗旨，协同网络化和数字化，将我们的产品从自动化过渡到信息化再升级到智能化，为行业客户提供友好、安全、可靠并具备操作自动化、数据数字化、检测智能化、远程可视化的试验室装备及系统。
项目介绍

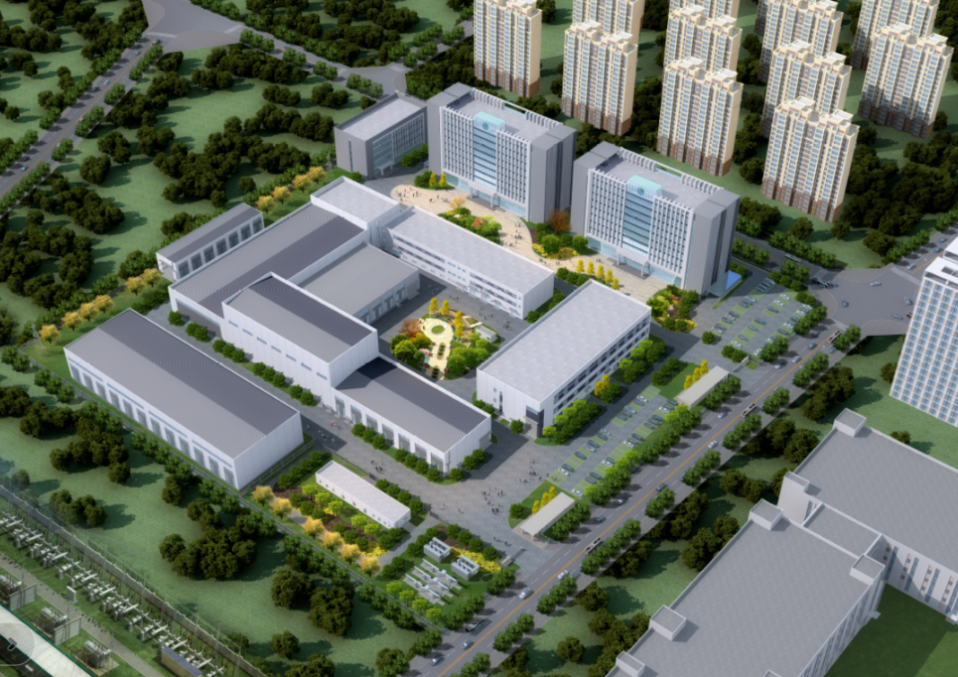

国网江苏电力物资质量A级检测基地（以下简称“A检基地”）位于江苏省徐州市铜山区，占地91.7亩，建设面积3.5万平方米。覆盖高电压、大电流、环境、电磁兼容等530余项检测项目，完成《电网物资质量检测能力标准化建设导则》31类物资的A级检测能力建设，是国家电网公司系统内配电网全品类、全项目、标准化检测基地。我司主要完成其A级能力建设中的A类短路能力建设工作，包含：低压短耐测试系统、变压器突发短路测试系统与动热稳定测试系统。
本次交付为一期项目，二期项目需要切换电源，采用2×2100MVA冲击发电机做试验电源。低压短耐试验能力可满足420V/100kA，2s。动热稳定试验能力可满足短时耐受电流831V/100kA，4s；峰值耐受电流255kA；变压器最大试验能力为10.5kV/2500kVA。
低压短路试验系统
开展低压元器件、JP柜、0.4kV电缆分支箱、低压成套柜、电流互感器等的短时耐受和短路性能试验。
系统组成
分为试验电源、主回路、试品端及测控系统四部分。
试验电源由10kV电网电源单独供电。

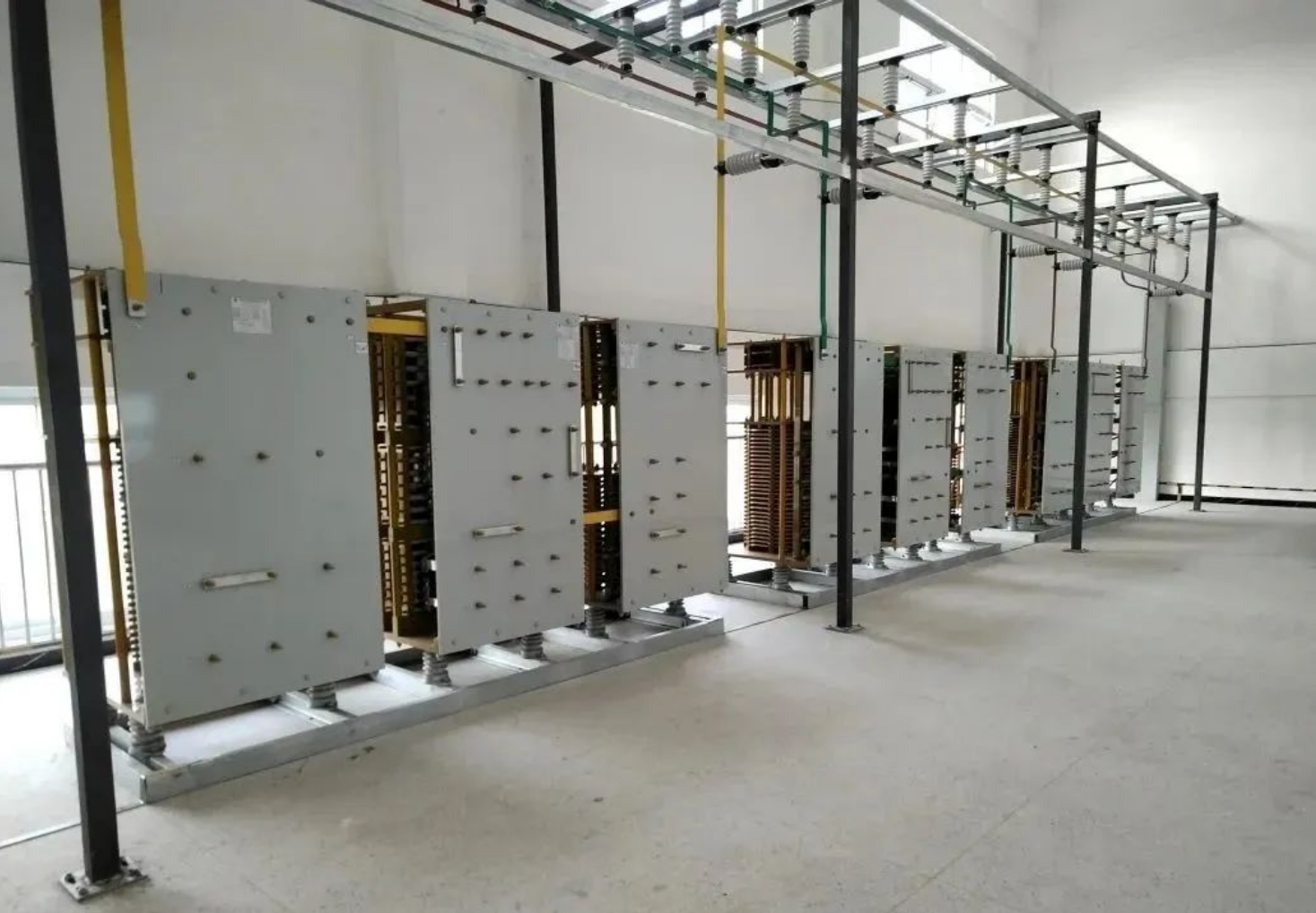

主回路主要包括高压保护开关柜、试验变压器、高/低压阻抗及低压合闸开关。通过高/低压阻抗的调节，可得到不同的试验电流及功率因数等参数。
试品端主要包括两个端口室，用于连接试品开展试验。

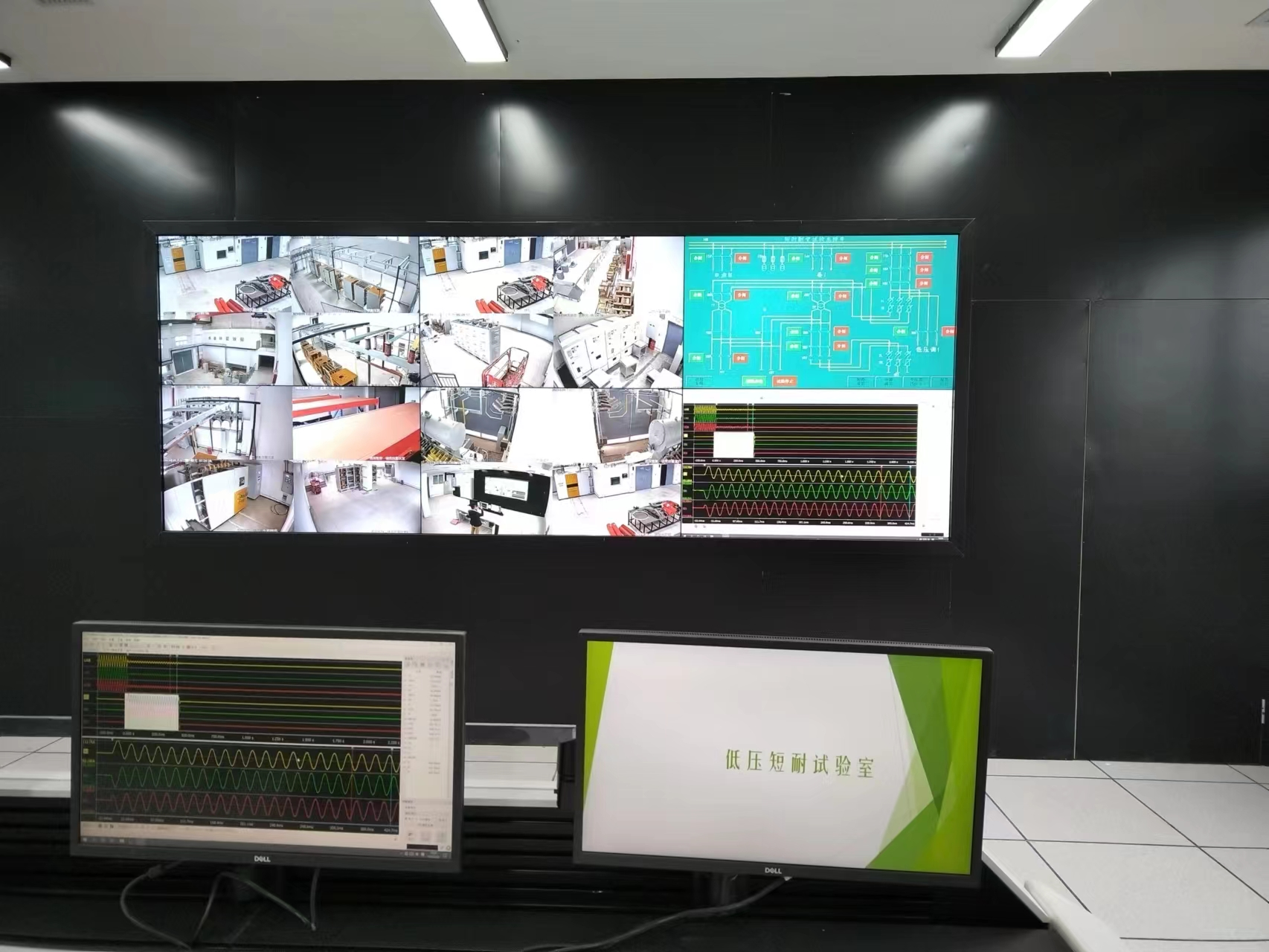

测控系统主要包括控制设备、监控设备、测量设备；可任意时序控制，实时数据采集及数据分析。
本期试验能力

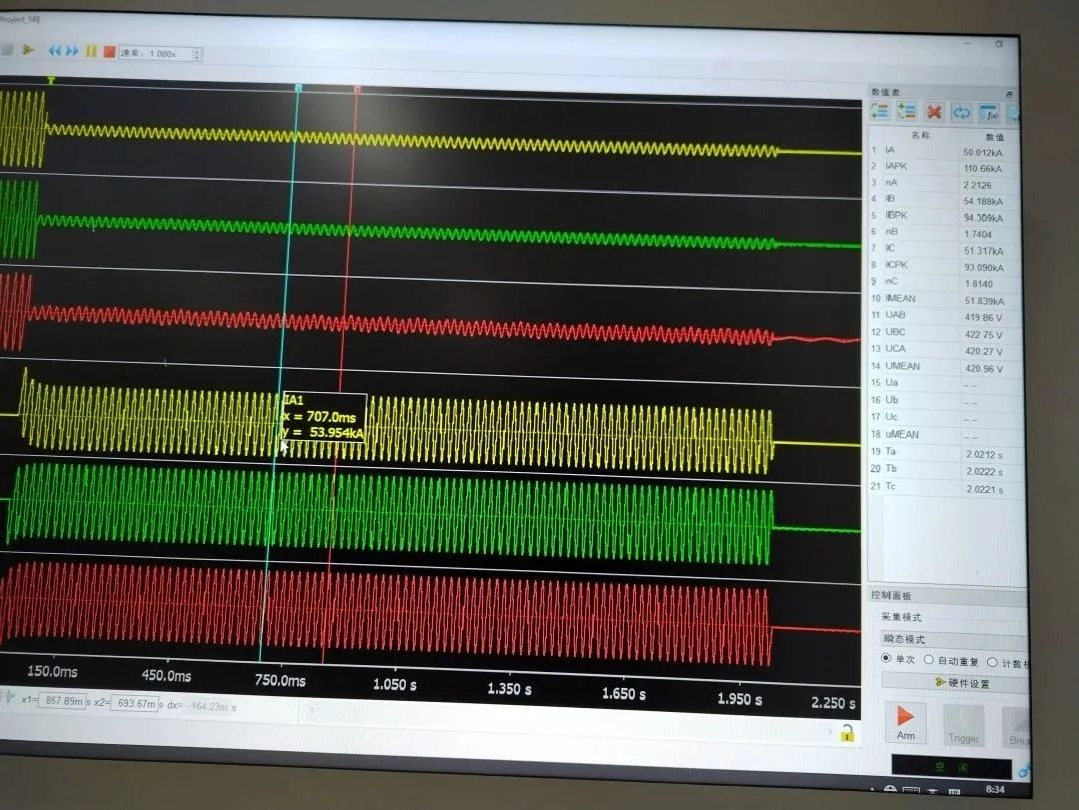

JP柜、0.4kV电缆分支箱短时耐受强度试验:0.42kV，50kA，2s电流互感器短时电流试验: 40kA，3s
动热稳定试验系统
开展10kV高压开关柜、环网柜、断路器、柱上开关、隔离开关、电缆分支箱等的短时耐受电流和峰值耐受电流试验。
系统组成
分为试验电源、主回路、试品端及测控系统四部分。
电源由电网电源、冲击发电机电源组成。电网电源从220kV降压站三相变压器10kV低压侧引出，冲击发电机电源从发电机出口端引出，经开关短路试验中心10kV配电室接入试验回路。

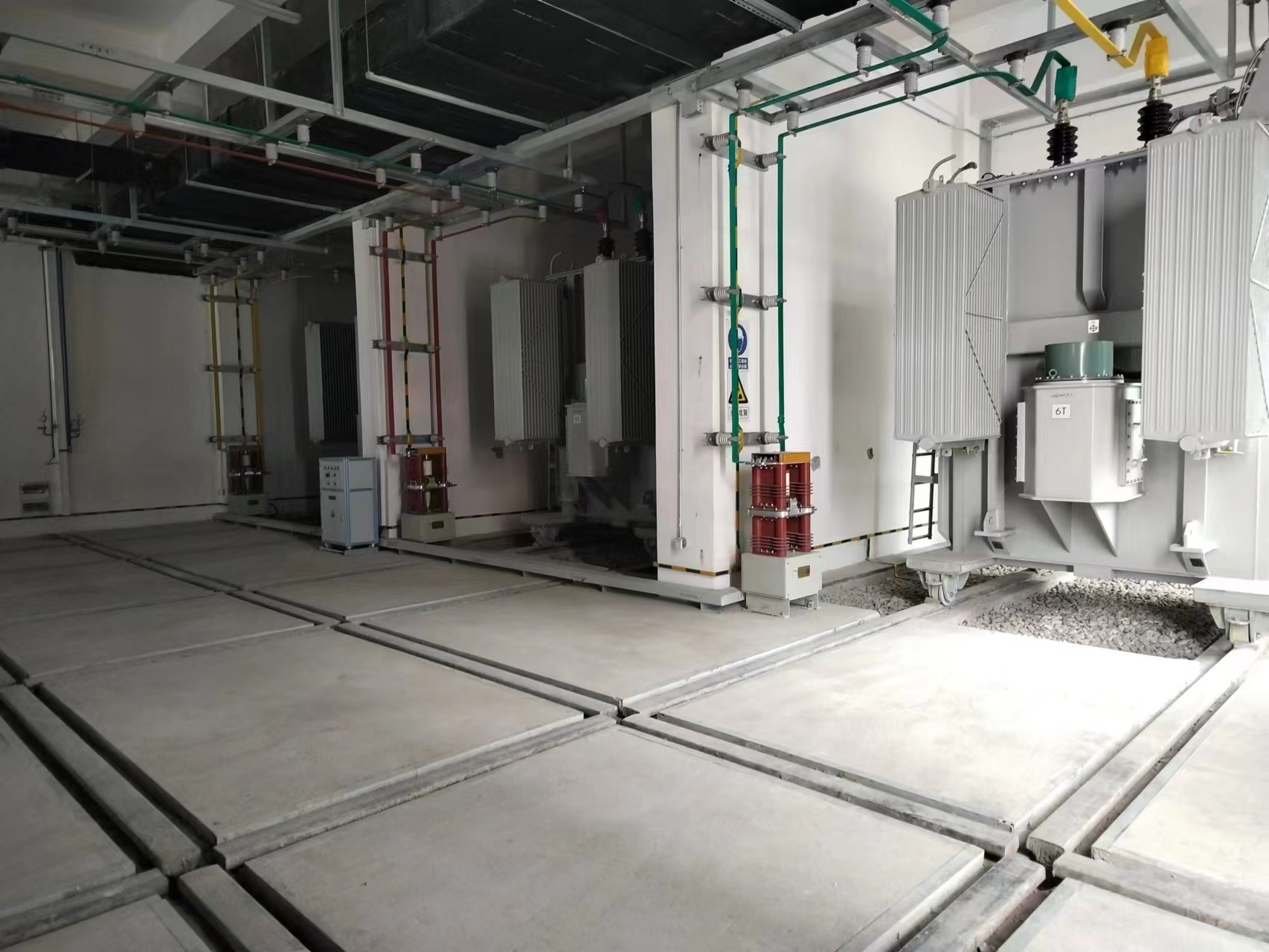

主回路主要包括3台单相动热稳定试验变压器、3台单相有载柱式自耦调压器及合闸开关等，通过调压器调节试验电流大小，通过变压器变比达到预期试验电流。
试品端主要包括端口室，用于连接试品开展试验。
测控系统主要包括控制设备、监控设备、测量设备；可任意时序控制，实时数据采集及数据分析。
本期试验能力

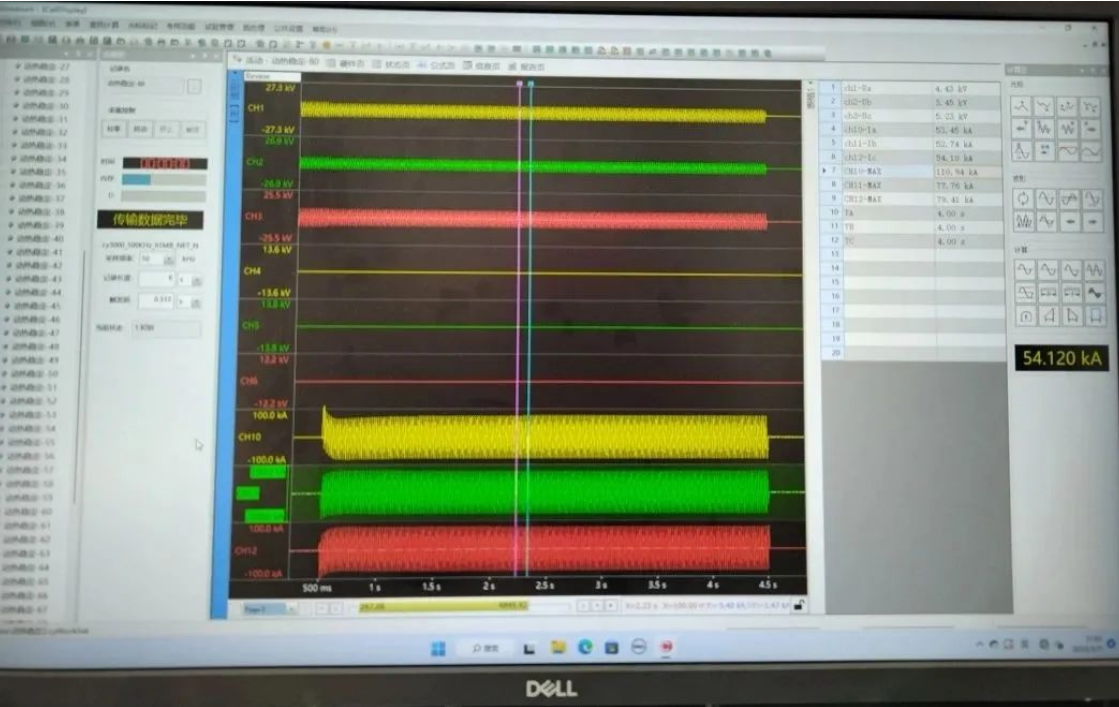

短时耐受电流:50kA，4s 峰值耐受电流:127.5kA
配变突短试验系统
开展10kV配电变压器、箱式变电站等的短路承受能力试验。
系统组成
分为试验电源、主回路、试品端及测控系统四部分。
试验电源由电网电源单独供电，试验电流一般在5kA以下。

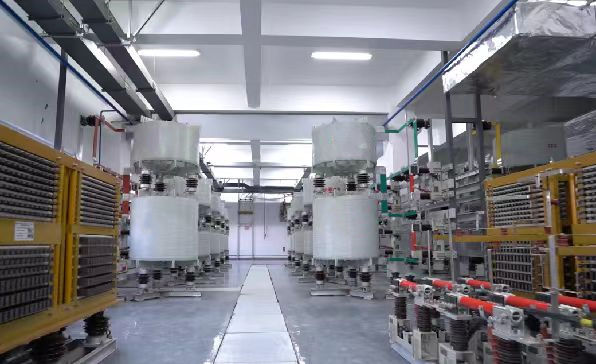

主回路主要包括调节电阻器，调节电抗器及合闸开关。电阻器用于限制试验电流峰值，电抗器用于调节电流大小，合闸开关用于调整合闸角度及时间。
试品端主要包括两个端口室，可远程遥控进行切换。
测控系统主要包括控制设备、监控设备、测量设备；可任意时序控制，实时数据采集及数据分析。
本期试验能力
变压器突短系统最大试验能力: 10.5kV，1250kVA (uk5%)，0.5s
