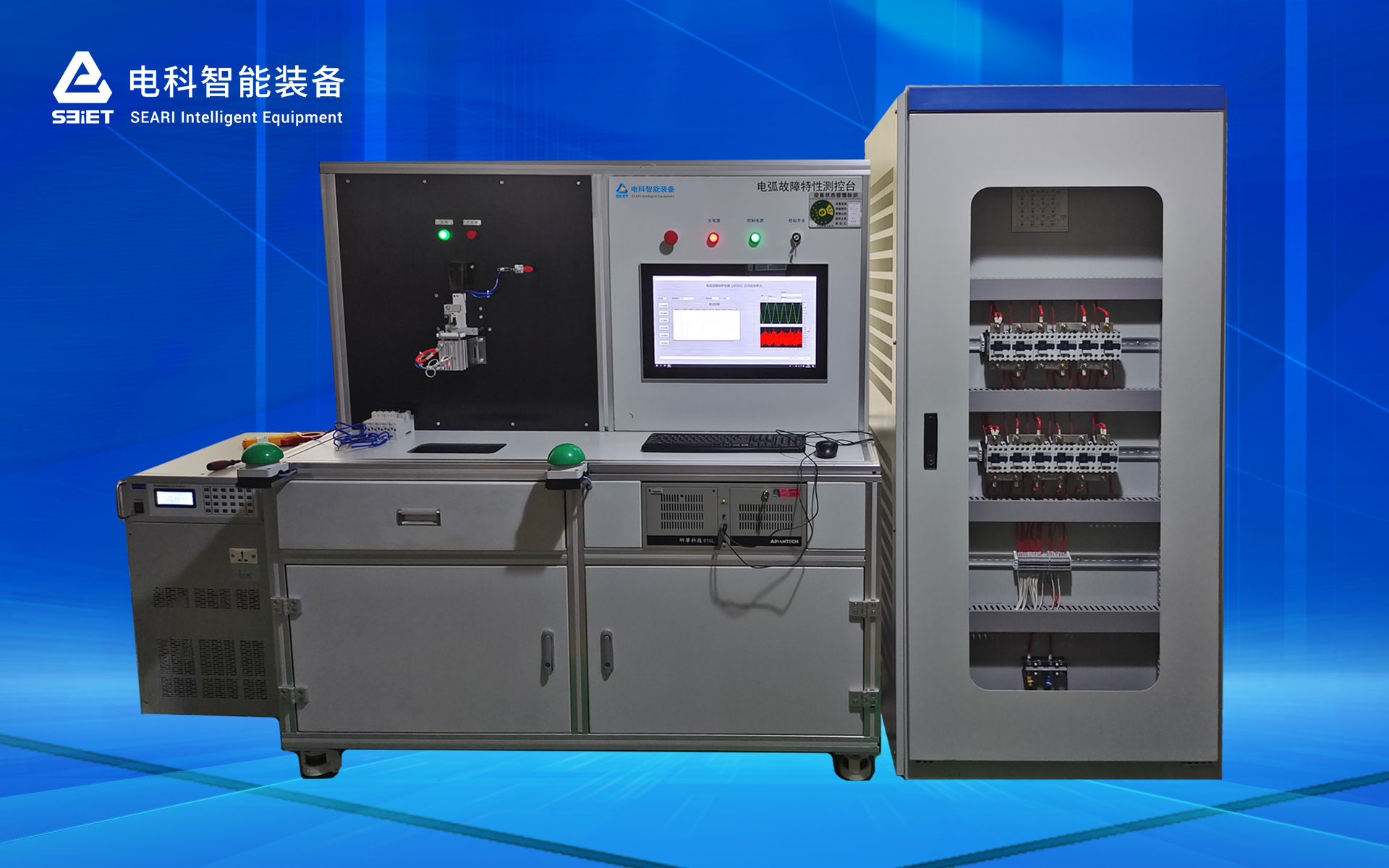

AFDD在线检测设备

SE-TA系列电弧故障检测装置（AFDD）交/直流动作特性试验及产线系统，符合标准方法GBT31143-2014《电弧故障保护电器(AFDD)的一般要求》，GB 14287.4-2014 电气火灾监控系统 第4部分：故障电弧探测器，光伏直流电弧故障保护电器测试系统，UL 1699B；光伏发电系统中的直流电弧保护装置，IEC 63027，并按标准要求对交直流AFDD/AFD进行动作特性试验，是AFDD产品生产厂商和试验室必备的试验系统。

主要功能

◆  串联电弧故障试验，按标准要求测量AFDD动作时间，配置碳化电缆装置和电弧发生器，并可根据用户要求配置高低温试验箱；

◆  并联电弧故障试验，按标准要求测量在0.5s内电弧的半波数，配置电缆切割装置和碳化电缆装置；

◆  电缆试品碳化功能，配备开路电压7kV、短路电流30mA和开路电压2kV、短路电流300mA的电源以及转换控制电路；

◆  屏蔽试验，配置标准规定的各类抑制性负载；

◆  误脱扣试验,配置标准规定的各类干扰负载；

◆  电器寿命试验,配置振动台连续输出电弧波形。
