◆ 射频辐射电磁场对设备的干扰往往是由设备操作、维修和安全检查人员在使用移动电话、无线电台、电视发射台、移动无线电发射机等电磁辐射源产生的（以上属有意发射），汽车点火装置、电焊机、晶闸管整流器、荧光灯工作时产生的寄生辐射（以上属无意发射）也都会产生射频辐射干扰。测试的目的是为了建立一个共同的标准来评价电气和电子产品或系统的抗射频辐射电磁场干扰的能力。
◆ IEC61000-4-3/GB T17626.3，CISPR 24/GB T17618，CISPR 14-2/GB 4343.2，IEC61547/GB T18595
◆ 射频电磁场辐射抗扰度(RS)试验等级
| 频率范围80MHz~1000MHz | |
|---|---|
辐射抗扰度试验等级 | 辐射抗扰度试验场强（V/m，场强未调制） |
1 2 3 X | 1 3 10 特定 |
1）X是一个开放等级，可在产品规范中规定 | |
◆ 保护抵抗数字无线电话射频辐射的试验等级
| 频率范围800MHz~960MHz以及1400MHz~2000MHz | |
|---|---|
辐射抗扰度试验等级 | 试验场强（V/m，场强未调制） |
1 2 3 4 X | 1 3 10 30 特定 |
1）X是一个开放等级，可在产品规范中规定 | |
◆ 1类：低电磁辐射环境。位于1km以外的地方广播台/无线电电台/电视台和低功率的发射机/接收机所发射的电平为典型的低电平。
◆ 2类：中等电磁辐射环境。使用低功率便携式发射接收机（典型额定值小于1W），但限定在设备附近使用，是一种典型的商业环境。
◆ 3类：严酷电磁发射环境。便携式发射接收机（典型额定值2W或更大），可接近设备使用，但距离小于1m。设备附近有大功率广播发射机和工、科、医设备，是一种典型的工业环境。
◆ ×类：×是由协商或产品规范和产品标准规定的开放等级。
◆ 信号发生器（主要指标是带宽、有调幅功能、能自动或手动扫描、扫描点上的留驻时间可设定、信号的幅度能自动控制等）。
◆ 功率放大器（要求在1m法、3m法或10m法①的情况下，达到标准规定的场强。对于小产品，也可以采用lm法进行测试，但当lm法和3m法的测试结果有出入时，以3m法为准）。
◆ 天线（在不同的频段下使用双锥和对数周期天线）
◆ 场强测试探头。
◆ 场强测试与记录设备。在基本仪器的基础上再增加一些诸如功率计、计算机、场强探头的自动行走机构等，可构成一个完整的自动测试系统。
◆ 电波暗室，为了保证测试结果的可比性和重复性，要对测试场地的均匀性进行校验。
◆ 横向电磁波室（TEM小室）、带状线天线、平行板天线。

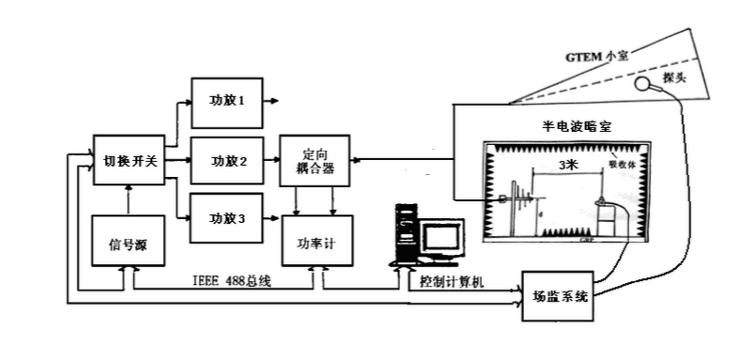

实验配置

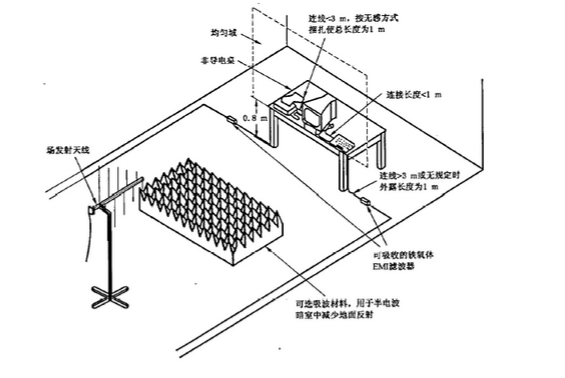

实验布置（台式设备）

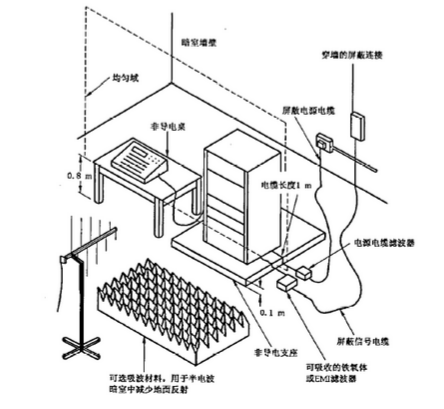

实验布置（落地式设备）
