◆ 全自动雷击浪涌发生器SKS-0510T用于评估设备电源线和内部连接线在经受来自开关切换及自然界雷击所引起高能量瞬变干扰时的性能提供一个共同依据。
◆ 性能完全满足IEC61000-4-5和GB/T17626.5标准的要求。
◆ 工业控制、家电、医疗电子、通讯电子、元器件、自动化控制等……
◆ 7寸触摸LCD界面，功能丰富，操作方便，软件易升级
◆ 用户可编程测试程序，多达1000组记忆
◆ 内置浪涌电压、电流监测，实时获得击穿电压、电流
◆ 内置EUT工作电压、电流监测，过压、过流保护
◆ 智能型程控高压电源，内置高压过压、过流、短路保护
◆ 浪涌输出智能检测，电压错误、无输出警告
◆ 具有自诊断功能，智能判断高压、浪涌输出异常
开路输出电压 | 0.1－10kV ±5％（可定制高达30kV） | ||
波前时间 | 1.2μs ±30％ | ||
脉冲半峰值时间 | 50μs ±20％ | ||
短路输出电流 | 5kA(Max) ±5％ | ||
波前时间 | 8μs ±20％ | ||
脉冲半峰值时间 | 20μs ±20％ | ||
输出极性 | 正、负，正负循环，正负交替，先正后负，先负后正 | ||
输出阻抗 | 2Ω、500Ω±10％ | ||
浪涌触发模式 | 同步或异步； | ||
浪涌注入相位 | 自由设定0－360°，分辨率1° | ||
浪涌触发方式 | 自动或手动，可单次触发 | ||
浪涌发生次数 | 1-9999次 | ||
可编程测试程序 | 内置IEC标准及用户自定义程序，多达1000组 | ||
浪涌间隔时间 | 30-9999s | ||
内置网络容量 | 三相380V，20A， | ||
内置网络耦合方式 | 线－线（L1-N,L2-N,L3-N） | ||
| 线－地（L1-PE,L2-PE,L3-PE,N-PE） | |||
内置网络耦合器件 | 线－线 | 18μF电容 | |
| 线－地 | 10Ω电阻＋9μF电容 | ||
使用环境 | 温度：15°C－35°C相对湿度10%－75% | ||
系统电源 | AC220±10％，50/60Hz， | ||
◆ 1、1.2/50s、8/20s浪涌波形发生部份等效电路
◆ 2、开路电压波形
◆ 前沿时间：T1=1.67T=1.2s30%
◆ 半峰时间：T2=50s20%
◆ 3、短路电流波形
◆ 前沿时间：T1=1.25T=8s20%
◆ 半峰时间：T2=20s20%

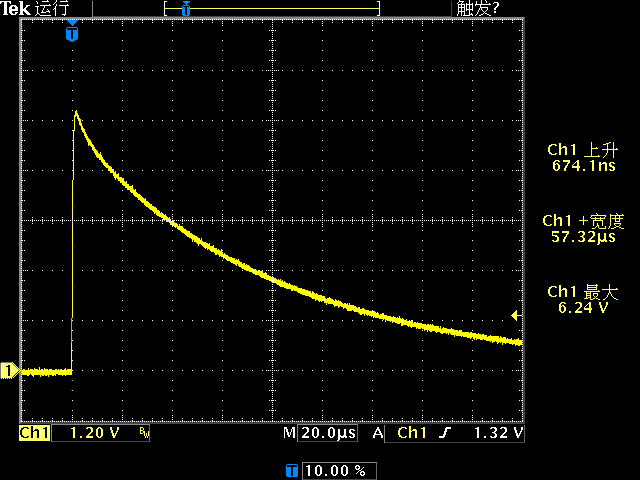

6kV开路电压输出波形图（1000:1）

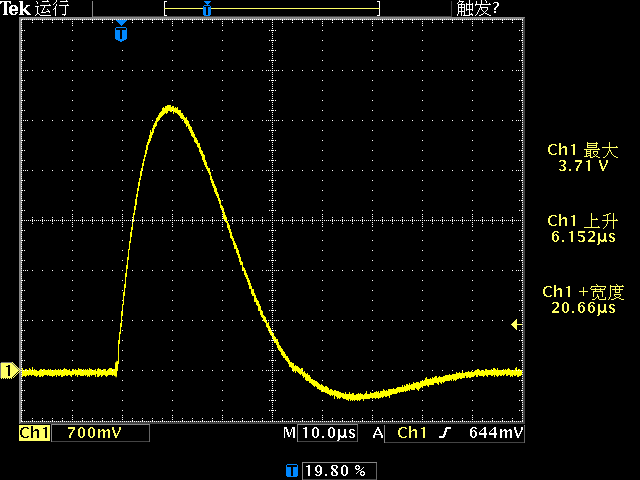

6kV短路电流输出波形图（780:1）
