◆ SKS-8/20冲击特性测试仪主要用于评估TVS等钳位元件在电流冲击状态下的耐受能力和伏安特性。本仪器可以产生峰值为1~500A的8/20μS波形冲击电流，输出电压可高达1000V。
◆ 本仪器内置耦合退耦网络CDN，便于模拟被测元件加载条件下的冲击电流耐受能力。
◆ 主要用于检测浪涌保护元件性能。
◆ 内置耦合退耦网络（选配）；
◆ 内置波形检测衰减器，可以直接用示波器观察（选配）；
◆ 内置放电峰值电压检测电路，可自动预测钳位元件动作电压；
◆ 内置放电峰值电流检测电路，可自动补偿被测元件压降；
◆ 内置软件记录放电峰值电压电流，获得被测元件在冲击电流条件下的伏安特性；
◆ 智能型程控高压电源，内置高压过压、过流、短路保护；
◆ 精度高、充电快、移动终端（手机）控制、操作方便。
| 参数 | 额定值 |
|---|---|
冲击波形发生器标准 | IEC 61000-4-5 |
开路输出电压范围 | 2~1000V ±10％ |
脉冲电压波前时间 | 1.2μs ±30％，可定制慢前沿 |
脉冲电压半峰值时间 | 50μs ±20％ |
短路输出电流范围 | 1A ~500A |
脉冲电流波前时间 | 8μs ±20％ |
脉冲电流半峰值时间 | 20μs ±20％ |
发生器源阻抗 | 2Ω（12Ω及其他阻抗可选） |
输出极性 | 正、负 |
浪涌发生次数 | 1-9999次 |
耦合退耦网络 | 2、电容/电感； 2、电容/二极管； 3、二极管/电感； 4、二极管/二极管 |
冲击间隔时间 | 3-9999s |
系统电源 | AC220±10％，50/60Hz |
使用环境 | 温度：15°C－35°C相对湿度10%－75% |
外形尺寸 | 宽470mm×高260mm×深500mm |
整机重量 | 约10kg |
◆ 1、1.2/50s、8/20s浪涌波形发生部份等效电路
◆ 2、开路电压波形
◆ 前沿时间：T1=1.67T=1.2s30%
◆ 半峰时间：T2=50s20%
◆ 3、短路电流波形
◆ 前沿时间：T1=1.25T=8s20%
◆ 半峰时间：T2=20s20%
◆ 1、500A电流波形图

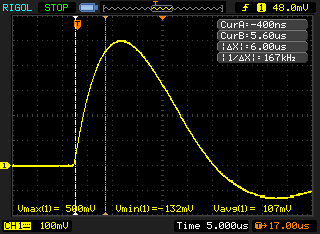

前沿图

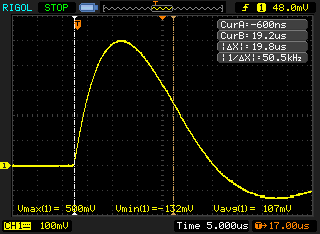

半宽图
| 参数对照表 | ||
|---|---|---|
| 标准参数 | 实测参数 | |
前沿 | 8s 20% | 7.5 s |
半宽值 | 20s ±20% | 19.8 s |
峰值 | 500A±10% | 500A（衰减比：1000:1） |
◆ 2、1000V脉冲电压波形图

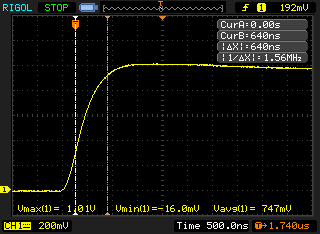

前沿图

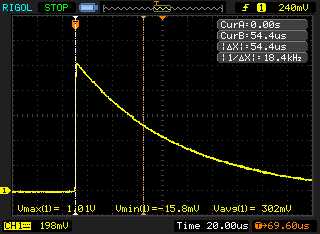

半宽图
| 参数对照表 | ||
|---|---|---|
| 标准参数 | 实测参数 | |
前沿 | 1.2s 30% | 1.06s |
半宽值 | 50s ±20% | 54.4 |
峰值 | 1000V±10% | 1010V（衰减比：1000:1） |
