实验目的：

◆ 本标准所涉及的主要干扰源是来自9kHz~80MHz频率范围射频发射机产生的电磁场。该电磁场会作用于电气、电子设备的电源线、通信线和接口电缆等连接线路上，这些连接引线的长度则可能与干扰频率的几个波长相当，因此，这些引线就变成被动天线，接受外界电磁场的感应，引线电缆就可以通过传导方式耦合外界干扰到设备内部（以射频电压和电流所形成的近场电磁干扰到设备内部）对设备产生干扰。从而影响设备的正常运行。所以，本标准的目的主要是建立一个评估射频场感应的传导干扰抗扰度性能的公共参考，为有关产品的专业技术委员会或用户和制造商提供一个基本参考。

符合标准：

◆ IEC61000-4-6/ GB T17626.6，CISPR 24/ GB T17618，CISPR 14-2/ GB 4343.2，IEC61547/ GB T18595

试验等级

◆ 在9kHz~150kHz频率范围内，对来自射频发射机的电磁场所引起的感应干扰不要求测量。

◆ 在150kHz~80kHz频率范围内，对来自射频发射机的电磁场所引起的感应干扰的抗扰度试验应根据设备和电缆安装时所处电磁环境按下面表格选择相应的试验等级。

◆ 对总尺寸小于0.4m，并且没有传导电缆（如电源线、信号线或地线）的设备，标准规定不需要进行此项试验。比如采用电池供电的设备，当他与大地或其他任何设备没有连接，并且不在充电时使用，则不需要做此项实验，但设备在充电期间也要使用，则必须做此项实验。

◆ 标准中规定频率范围为150kHz~80MHz，但实际测试的频率范围可根据受试设备的情况分析后确定，当受试设备尺寸比较小时，试验频率可以扩展到230MHz。

频率范围150kHz~80MHz试验等级

◆ 1类：低电平辐射环境。无线电电台/电视台位于大于1km的距离上的典型电平和低功率发射接收机的典型电平。

◆ 2类：中等电磁辐射环境。用在设备邻近的低功率便携式发射接收机（典型额定值小于1W）。典型的商业环境。

◆ 3类：严酷电磁发射环境。用于相对靠近设备，但距离小于1m的手提式发射接收机（≥2W）。用在靠近设备的高功率广播发射机和可能靠近工、科、医设备。典型的工业环境。

◆ ×类：×是由协商或产品规范和产品标准规定的开放等级。

实验方法

◆ 对于低频（150kHz-80MHz/230MHz）的射频信号，由于其波长比EUT尺寸要长得多，EUT的互连电缆（包括电源线和电缆线）比EUT本身更容易成为天线而接受电磁场，因此射频抗扰度试验的低频部分，采用传导测试方式更直接。针对不同类型的电缆，可选4种注入方式：

　　◆ CDN注入：适合于电源线以及常用电缆。

　　◆ 电磁钳注入：如果无法使用CDN，可以使用电磁钳。电磁钳是一种夹钳式注入设备，常用于测试非屏蔽的多根电缆。

　　◆ 电流钳注入：如果无法使用CDN，而且被测试电缆的长度很短，就需要使用电流钳。

　　◆ 直接注入法：通过100Ω电阻直接注入到同轴电缆的屏蔽层上。

实验配置

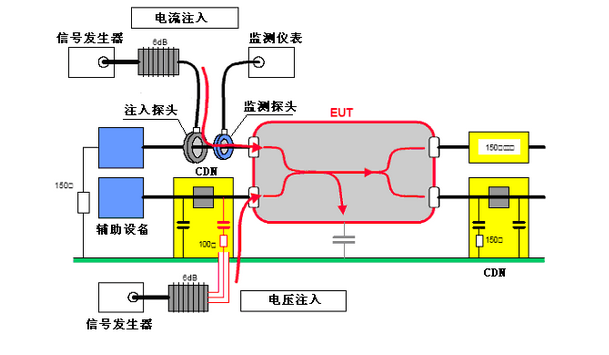

                             典型的实验配置

测试设备

◆ 信号发生器

①能覆盖9kHz~230MHz的频段范围，具备幅度和调制功能，能手动或自动扫描，扫描点的驻留时间以及测试的频率-步长可以编程控制。

②具备幅度调制功能（内调制或外调制），调制度80%±5%，调制频率为1kHz±10%的正弦波

③信号发生器输出阻抗为50Ω

④信号发生器任何杂散谱线应至少比载波电平低15dB

⑤输出电平足够高，能覆盖试验电平

◆6dB固定衰减器

①减小从功率放大器到网络的失配

②具有足够额定功率

◆ 耦合和去耦装置

①将干扰信号很好地耦合到与受试设备相连的各种类型的电缆上；

②防止施加给受试设备的射频干扰电压影响不被测试的其他装置、设备或系统的其他电路。

③提供稳定的信号源阻抗。

◆ 钳注入装置

钳注入方式特别适合于对多芯电缆的试验。钳注入方式中，耦合和去耦合功能是分开的，钳注入仅仅提供耦合，去耦功能是建立在辅助设备上的，也就是说辅助设备是耦合去耦合装置的一部分。其中钳注入装置包括：

①电流钳

②电磁钳
