◆ 阻尼振荡波主要发生在高压和中压(HV/MV)变电站安装的电源电缆、控制电缆和信号电缆中出现的重复阻尼振荡波或发生在气体绝缘变电站(GIS)和某些情况下的空气绝缘变电(AIS)或者由于高空电磁脉冲(HEMP)现象下的任何设施的电源电缆,控制电缆和信号电缆中出现的重复阻尼振荡波。该设备可模拟室外高、中压变电站的开关切换，特别是有关母线的切换，以及工业装置的背景骚扰所产生的阻尼振荡波，评定用于家用、商业、工业电子设备，特别是电力系统中的电子设备。当设备的电源线、输入/输出线，以及通信线路在遭受到阻尼振荡波干扰时, 本测试可为产生阻尼振荡波时的抗干扰能力建立一个共同依据。
◆ IEC61000-4-18、GB/T 17626.12相关产品标准及企业标准
◆ 波形参数完全符合IEC61000-4-18以及GB/T17626.12标准的规定；
◆ 测试电压达到3kV；
◆ 内置自动切换的三相五线耦合去耦网络，交、直流试品均可测试，额定电流达16A；
◆ 软件内置了IEC标准所规定的等级模式，用户直接调用即可；同时设置了用户模式供用户自己设定，设定好保存后直接点用即可；
◆ 实现自动正负切换的功能；
◆ 7寸触摸屏作为人机交互接口，智能化程度高，极具人性化；
◆ 采用电子开关，精度高，寿命长，复现性好；
◆ 程控高压电源，配合软件控制，实现全范围高精度波形输出；
◆ 德国进口机箱，工艺精湛，外观精美；
| 产品型号 | SKS-1803IB |
|---|---|
峰值开路电压 | 250V~ 3kV（±10%） |

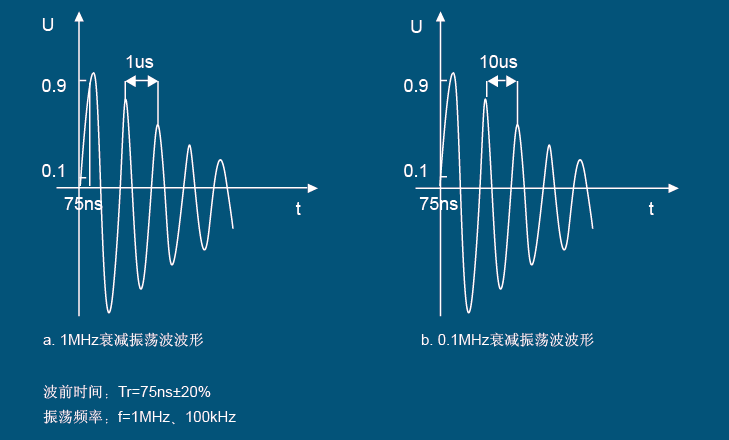

跌脉冲上升时间（第一峰值） | 75ns±20% |
振荡频率 | 100kHz和1MHz±10% |
脉冲串中振荡个数 | ≧10 |
重复率 | 100KHz：0~100次/秒 1MHz：0~500次/秒 |
衰减 | PK5>PK1/2 PK10<PK1/2 (PK1表示第一峰；PK5表示第五峰；PK10表示第10峰) |
脉冲群持续时间 | 1~9999秒，步长为1s |
脉冲群间隔时间 | 0~9999秒，步长为1s |
与电源频率的相位关系 | 异步 |
极性 | 正、负、正负交替 |
发生器输出方式 | P.OUT输出 经过内置耦合/去耦网络输出 |
耦合去耦网络 | 内置三相五线耦合去耦网络 |
受试设备电源容量 | AC 380V/16A 50/60Hz DC 200V/10A |
