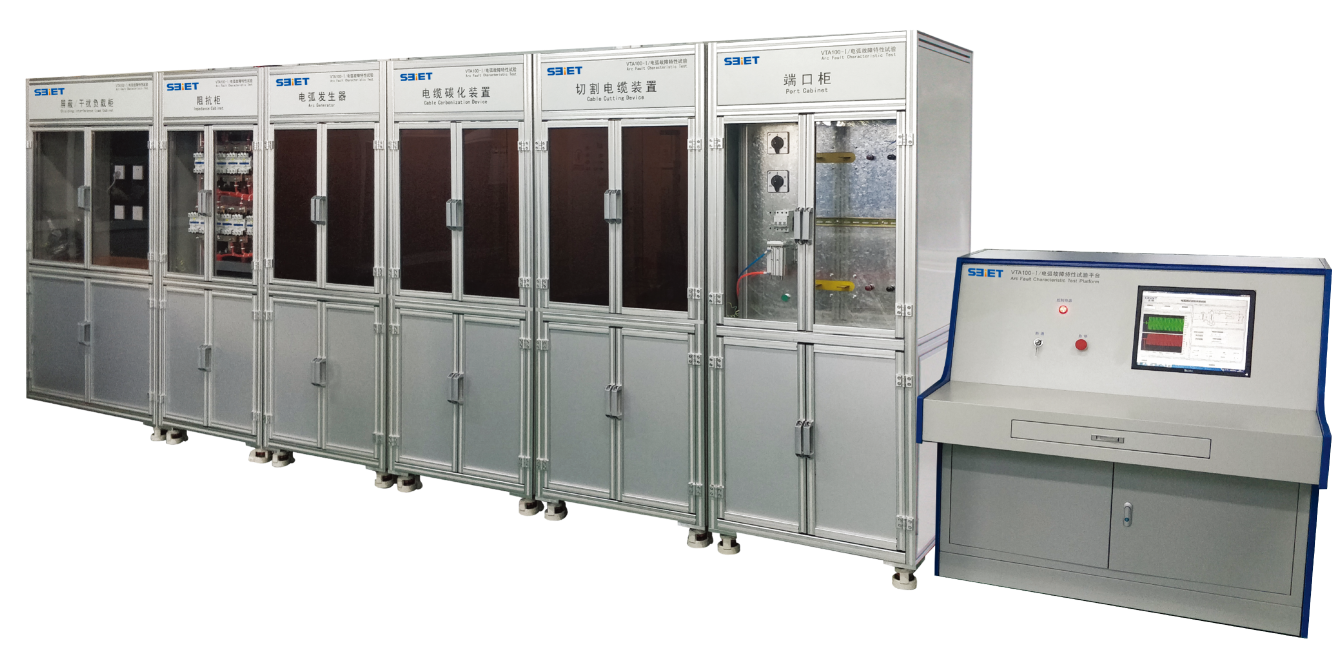

SE-TA系列电弧故障检测装置（AFDD）交/直流动作特性试验及产线系统，符合标准方法GBT31143-2014《电弧故障保护电器(AFDD)的一般要求》，GB 14287.4-2014 电气火灾监控系统 第4部分：故障电弧探测器，光伏直流电弧故障保护电器测试系统，UL 1699B；光伏发电系统中的直流电弧保护装置，IEC 63027，并按标准要求对交直流AFDD/AFD进行动作特性试验，是AFDD产品生产厂商和试验室必备的试验系统。
串联电弧故障试验，按标准要求测量AFDD动作时间，配置碳化电缆装置和电弧发生器，并可根据用户要求配置高低温试验箱;
并联电弧故障试验，按标准要求测量在0.5s内电弧的半波数，配置电缆切割装置和碳化电缆装置;
电缆试品碳化功能，配备开路电压7kV、短路电流30mA和开路电压2kV、短路电流300mA的电源以及转换控制电路;
屏蔽试验，配置标准规定的各类抑制性负载;
误脱扣试验,配置标准规定的各类干扰负载;
电器寿命试验,配置振动台连续输出电弧波形
试验电源变压器具有±5%~±20%电压档位可调;
串联故障电弧试验和电缆试品碳化电路自动转换;
并联故障电弧试验和电缆试品碳化电路自动转换;
电缆试品碳化路径形成自动判断;
串联电弧发生器电极的移动可选择电动和手动方式;
并联电弧电缆切割装置刀片的移动可选择电动。

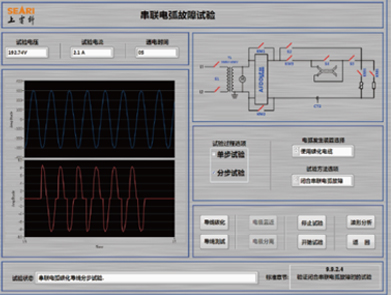

采用虚拟仪器测控平台，将测量和控制集成在一个系统中;

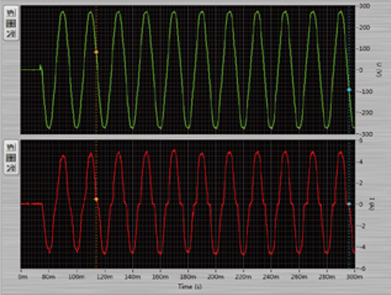

波形采集、显示和计算通过软件实现,不需另配示波器;
试验电流和电压信号采集采用霍尔传感器,具有测量精度高、响应速度快、频率范围大、线性度好等优点;
碳化路径生成和试验过程自动完成;
电弧发生器判断电弧波形和试验过程自动完成;
可按照用户要求自动生成试验报告。

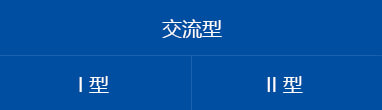

 |  | 直流型 | 在线检测单元 | |
|---|---|---|---|---|
串联故障电弧试验电流（Max） | 63A | 63A | 20A | 63A |
并联故障电弧试验电流（Max） | 500A | 500A | / | / |
带调压档位试验变压器 | ● | ● | 光伏模拟电源 | 电子电源 |
电动串联电弧发生器 | ● | ● | ● | ● |
自动高压碳化电缆 | ● | ● | / | / |
电动电缆刀切装置 | ● | ● | / | / |
抑制性(（干扰）负载 | ● | ● | 可选 | 可选 |
高低温箱 | 可选 | 可选 | 可选 | 可选 |
虚拟仪器+LabVIEW软件 | ● | ● | ● | ● |
试验波形自动分析计算 | 基础型 | 专业软件包 | 基础型 | 基础型 |
自动生成试验报告 | ● | ● | ● | ● |
设备采样率 | 100KHz/S | 1GHz/S | 100KHz/S | 100KHz/S |
故障电弧探测器检测 | 可选 | 可选 | 可选 | 可选 |
AFCI电弧监测 | 可选 | 可选 | 可选 | 可选 |
振动台 | 可选 | 可选 | 可选 | 可选 |
